Hộp cáp khởi động OTDR sợi quang Bộ loại bỏ vùng chết Chế độ đơn G657A1 1km

Đầu nối hộp cáp quang OTDR khởi động SM G652D 1000M SC để kiểm tra PON

Hộp cáp khởi động OTDRMô tả:
- Cáp phóng loại nhỏ được thiết kế để hỗ trợ việc kiểm tra cáp quang khi sử dụng OTDR.

- Hộp cáp phóng OTDR được thiết kế để hỗ trợ kiểm tra cáp quang khi sử dụng Hộp cáp khởi động OTDR được sử dụng với Máy đo phản xạ miền thời gian quang (OTDR) để giúp giảm thiểu ảnh hưởng của xung phóng OTDR đối với độ không đảm bảo đo.

- Được thiết kế để hỗ trợ việc kiểm tra cáp quang khi sử dụng OTDR.

- Có nhiều cấu hình và độ dài sợi quang khác nhau.

-Ảnh hưởng của điểm mù đến độ chính xác của phép đo OTDR, chúng tôi đề cập đến một loạt các "điểm mù" gây ra bởi độ bão hòa của bộ thu OTDR gây ra bởi sự phản xạ từ các điểm đặc trưng như đầu nối hoạt động và khớp cơ học như điểm mù.

- Vùng mù trong sợi quang có thể được chia thành vùng mù sự kiện và vùng mù suy giảm: khoảng cách chiều dài giữa điểm bắt đầu của đỉnh phản xạ và đỉnh bão hòa của máy thu gây ra bởi sự can thiệp của đầu nối hoạt động được gọi là vùng mù sự kiện;

- Khoảng cách giữa điểm bắt đầu của đỉnh phản xạ và điểm mà tại đó các sự kiện khác có thể được xác định do sự can thiệp của các đầu nối tích cực trong sợi quang được gọi là vùng mù suy giảm. Đối với OTDR, điểm mù càng nhỏ càng tốt.

- Vùng mù sẽ tăng lên cùng với sự tăng của bề rộng xung.

- Mặc dù việc tăng độ rộng xung làm tăng chiều dài phép đo, nhưng nó cũng làm tăng vùng mù của phép đo.

- Do đó, khi kiểm tra sợi quang, chúng ta cần sử dụng xung hẹp để đo sợi quang gắn với OTDR và ​​các điểm sự kiện lân cận, trong khi chúng ta cần sử dụng xung rộng để đo đầu xa của sợi quang.

Đặc trưng:
- Vỏ có thể chứa đến 2.000 mét sợi.

- Nhiều loại đầu nối có sẵn, chẳng hạn như: SC / UPC, SC / APC, FC / UPC, FC / APC, E2000 / UPC, E2000 / APC, v.v.

- Thiết kế tiện dụng, nhẹ, mạnh mẽ, lấy cảm hứng từ máy tính bảng, khối lượng nhỏ, đasy để thực hiện.
- Giúp thực hiện phép đo chính xác hơn với OTDR.
- Tiết lộ suy hao chèn và phản xạ của kết nối gần cuối.
- Quản lý cáp tích hợp Giúp giảm căng thẳng cáp và tiết kiệm không gian.

-Bộ triệt xung, Hộp khởi động, Đường trễ, Cài đặt / Kiểm tra, Đào tạo, Hiệu chuẩn.

- Chốt hợp chất cho dấu tích cực và mở dễ dàng với tính năng khóa.

- Cấu tạo phi kim loại sẽ không làm móp méo, ăn mòn hoặc dẫn điện.

-- Chống nước, chống va đập và chống bụi.

Thông tin:

- Loại đầu nối: SC, LC, ST, FC, E2000, v.v.
- Chiều dài: từ 100m đến 4000m.
- Chất liệu hộp: Nhựa.
- Màu hộp: Màu vàng.
- Nhiệt độ hoạt động -40 ° C đến + 80 ° C
- Loại sợi quang: Chế độ đơn, Đa chế độ, tùy chỉnh
- Phản xạ ngược (RL) <-55 DB

(1) Độ lệch đỉnh: 0 - 50 um
(2) Bán kính cong 7 - 25 nm
(3) Độ nhám của sợi: 0 - 25 nm
(4) Độ nhám Ferrule: 0-50 nm

Thông số kỹ thuật:

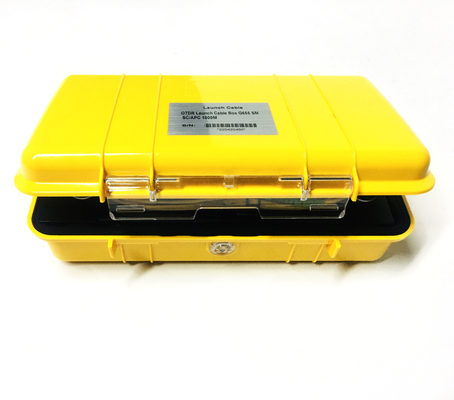

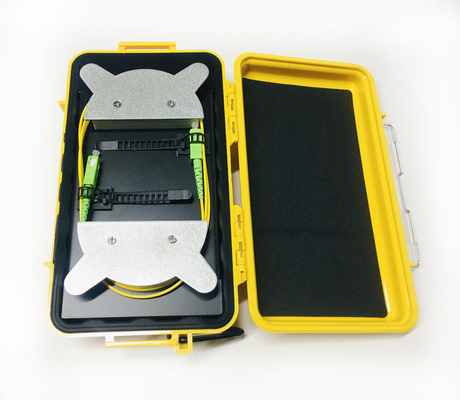

Hình ảnh sản phẩm:

Dịch vụ OEM / ODM:
- Nếu bạn muốn thể hiện LOGO thương hiệu riêng của mình trên các hàng hóa như dây cáp, bao bì, nhãn mác hoặc bất kỳ đâu.Dịch vụ OEM và ODM của chúng tôi luôn sẵn sàng làm việc đó.Vui lòng liên hệ với đội ngũ kinh doanh của chúng tôi để được hỗ trợ tốt nhất.

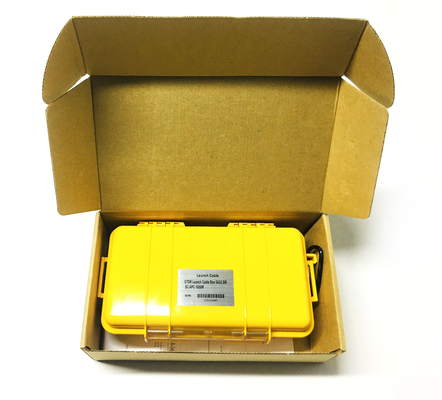

Đóng gói:
- Theo quy cách đóng gói hàng xuất khẩu của Stardard.
- Hộp carton, hộp gỗ, pallet gỗ.

Đang chuyển hàng:
- Chuyển phát nhanh quốc tế như UPS, TNT, DHL, v.v.
- Không khí giữa các trường: CA, AA, EA, v.v.
- Bằng đường biển
- Cảng biển xuất khẩu tiêu chuẩn: Thâm Quyến, Hongkong, Ninh Ba
- Sân bay xuất khẩu tiêu chuẩn: Thâm Quyến, Hongkong, Hàng Châu, Thượng Hải
