Cáp quang GYFTY phi kim loại, không điện môi, 2-288 lõi đơn mode đa mode dùng cho ngoài trời

Cáp Quang GYFTY Ngoài trời Toàn bộ Điện là cáp ống lỏng không kim loại, không có áo giáp, được thiết kế cho các lắp đặt trên không, chôn trực tiếp và trong ống dẫn. Nó được thiết kế đặc biệt cho các môi trường có nhiễu điện từ (EMI) nghiêm trọng, hệ thống truyền tải điện, hành lang điện áp cao và các khu vực dễ bị sét đánh.

Cáp GYFTY hỗ trợ dung lượng sợi quang từ 2 sợi lên đến tối đa 288 sợi.

• G — Cáp quang truyền thông ngoài trời (Nhóm)
• Y — Cấu trúc ống lỏng
• F — Lõi chịu lực trung tâm không kim loại làm bằng nhựa cốt sợi thủy tinh (FRP)
• T — Thiết kế ống lỏng chứa đầy gel
• Y — Lớp bảo vệ bên trong hoặc bên ngoài bằng Polyethylene

• Cấu trúc Toàn bộ Điện Không Kim Loại — Lõi chịu lực FRP cung cấp khả năng cách điện hoàn toàn.
• Khả năng chống nhiễu điện từ (EMI) cao — Đảm bảo bảo vệ tín hiệu đáng tin cậy trong môi trường điện áp cao.
• Chống ẩm và chống nước tuyệt vời — Hàng rào kép với lớp gel và các phần tử chống nước.
• Độ bền kéo và độ ổn định cơ học cao — Thiết kế xoắn cung cấp hiệu suất đáng tin cậy dưới tải trọng.
• Vỏ ngoài PE bền bỉ — Bảo vệ chống tia UV cho việc sử dụng ngoài trời lâu dài.
• Cấu trúc nhẹ và linh hoạt — Khối lượng thấp giúp xử lý và lắp đặt dễ dàng hơn.

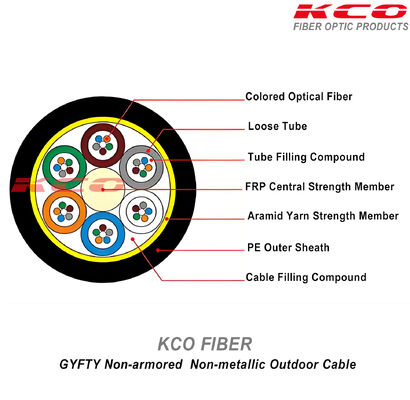

Vật liệu: Thanh nhựa cốt sợi thủy tinh (FRP).

Chức năng: Nằm ở tâm hình học chính xác, nó hoạt động như xương sống chịu tải chính. Nó chống lại lực căng trục khi kéo và ngăn cáp bị cong hoặc co lại dưới sự thay đổi nhiệt độ khắc nghiệt. Vì nó dựa trên sợi nhựa, nó cung cấp khả năng cách điện hoàn toàn.

Vật liệu: Lõi thủy tinh đơn mode (thường là G.652.D) hoặc đa mode.

Chức năng: Phương tiện truyền dữ liệu thực tế. Các sợi được đặt lỏng lẻo trong các ống đệm với chiều dài dư thừa để đảm bảo chúng không bị căng vật lý khi cáp ngoài bị kéo căng.

Vật liệu: Nhựa có mô đun cao (thường là PBT — Polybutylene Terephthalate).

Chức năng: Bảo vệ các sợi thủy tinh mỏng manh khỏi các lực ép ngang bên ngoài. Nếu số lượng sợi của cáp thấp, các chất độn bằng nhựa rắn (ống giả) được sử dụng để duy trì bố cục tròn, đối xứng hoàn hảo xung quanh FRP trung tâm.

Vật liệu: Hợp chất gốc dầu mỏ dạng gel chống nước (chất làm đầy ống lỏng và chất làm đầy cáp).

Chức năng: Làm đầy không gian bên trong của các ống lỏng. Nó đệm các sợi, cho phép chúng di chuyển trơn tru khi cáp uốn cong và hoạt động như tuyến phòng thủ đầu tiên chống lại sự xâm nhập của nước hoặc hơi ẩm vào bề mặt thủy tinh.

Vật liệu: Sợi chống nước hoặc băng chống nước, được giữ với nhau bằng sợi polyester.

Chức năng: Các ống và chất độn được xoắn theo hình chữ Z (xoắn xen kẽ theo chiều kim đồng hồ và ngược chiều kim đồng hồ) xung quanh FRP. Toàn bộ lõi bó được quấn bằng vật liệu có khả năng trương nở khi gặp nước. Nếu nước xâm nhập vào vỏ ngoài, các phần tử này sẽ trương nở ngay lập tức để ngăn chặn sự di chuyển của nước theo chiều dọc theo chiều dài của cáp.

Vật liệu: Polyethylene mật độ trung bình hoặc cao (PE).

Chức năng: Lớp bảo vệ ngoài cùng. PE màu đen cung cấp khả năng chống chịu mạnh mẽ với bức xạ UV mặt trời, nứt do ứng suất môi trường, mài mòn và thời tiết ngoài trời.

• Truyền tải hệ thống cáp FTTx
• Truyền tải hệ thống cáp WAN / LAN
• Hành lang đường dây điện áp cao
• Khu vực có nguy cơ sét đánh cao và khu vực có giông bão
• Tự động hóa công nghiệp và nhà máy
• Hệ thống truyền thông đường sắt và tàu điện ngầm
• Ống dẫn viễn thông đô thị (mạng lưới ống dẫn)

Tuân thủ Tiêu chuẩn YD/T 1155-2001 cũng như IEC 60794-1.

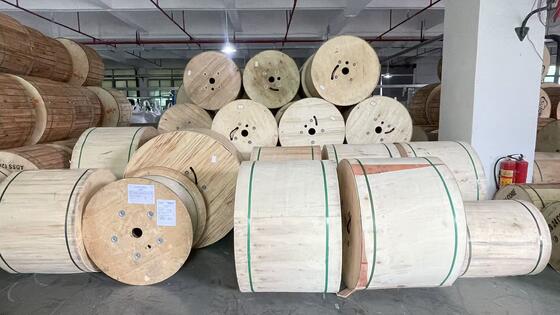

Theo tiêu chuẩn đóng gói xuất khẩu: hộp carton, hộp gỗ hoặc pallet gỗ.

• Chuyển phát nhanh quốc tế như UPS, TNT, DHL, v.v.
• Hàng không quốc tế: CA, AA, EA, v.v.
• Đường biển
