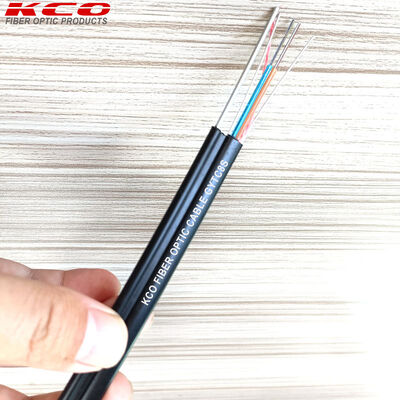

144 Sợi OM4 Multimode 50/125 PSP Thép băng bọc thép Hình 8 Cáp sợi quang trên không tự nâng GYTC8S

Cáp quang Aerial GYTC8S Hình số 8 là loại cáp quang ngoài trời dạng ống lỏng, tự đỡ, có cấu trúc kim loại cường lực cổ điển. Nó được triển khai rộng rãi cho lắp đặt trên không trực tiếp mà không cần dây cáp phụ trợ riêng biệt.

Tiết diện "8" tích hợp của nó kết hợp đơn vị truyền dẫn quang và dây cáp phụ trợ bằng thép mạ kẽm cường độ cao trong một vỏ bọc ngoài HDPE liên tục, làm cho nó trở thành một giải pháp hiệu quả về chi phí, độ tin cậy cao cho việc xây dựng mạng lưới trên không viễn thông toàn cầu. Dung lượng cáp quang Aerial GYTC8S Hình số 8 dao động từ 2 sợi đến 288 sợi.

Đây là loại cáp aerial hình số 8 tự đỡ, có vỏ bọc kim loại chịu tải nặng, kết hợp sợi quang đa mode OM4 50/125µm được tối ưu hóa bằng laser với cấu trúc aerial hình số 8 tích hợp GYTC8S có vỏ bọc thép chắc chắn.

Nó được sử dụng rộng rãi cho kết nối trên không ngoài trời giữa các tòa nhà trung tâm dữ liệu, các liên kết trục trên không tốc độ cao 40G/100G trong các khu công nghiệp, truy cập mạng tốc độ cao xuyên tòa nhà trong khuôn viên trường, và các kịch bản truyền dẫn ngược giám sát độ nét cao ngoài trời yêu cầu bảo vệ cơ học cao và truyền dẫn đa mode tốc độ cao.

• Suy hao: ≤3.0~3.5 dB/km ở 850nm, ≤1.0~1.5 dB/km ở 1300nm, đáp ứng đầy đủ các yêu cầu suy hao thấp cho truyền dẫn đa mode tốc độ cao.
• Băng thông: Băng thông Mode hiệu dụng ≥4700 MHz*km ở 850nm, Băng thông Khởi động quá tải ≥3500 MHz*km ở 850nm, vượt xa hiệu suất của sợi đa mode OM3.
• Khả năng truyền dẫn: Hỗ trợ 10GBase-SR Ethernet 10 Gigabit lên đến 550 mét, truyền dẫn tốc độ cao 40G/100G lên đến 150 mét, và hoàn toàn tương thích ngược với các giao thức Fibre Channel 1G/4G/8G/16G/25G, hoàn toàn phù hợp với các hệ thống nguồn sáng VCSEL chi phí thấp.

Cáp tuân thủ nghiêm ngặt tiêu chuẩn sợi quang đa mode OM4 A1a.3 của IEC 60793-2-10, tiêu chuẩn ngành cáp tự đỡ hình số 8 của Trung Quốc YD/T 1155, và thông số kỹ thuật chung cáp quang quốc tế IEC 60794-1-2, với các chứng nhận CE, RoHS và ISO9001 cho việc giao hàng dự án toàn cầu.

• Đơn vị quang học — Sợi quang đa mode OM4: 2~144 sợi quang đa mode OM4 theo tiêu chuẩn A1a.3 của IEC 60793-2-10, 50/125µm, được tối ưu hóa bằng laser, với lớp phủ acrylate kép UV-cured 250µm, được mã hóa màu nghiêm ngặt theo tiêu chuẩn TIA-598-A để dễ dàng nhận dạng và đấu nối nhanh.
• Ống lỏng PBT có mô đun cao: Mỗi ống chứa tối đa 12 sợi OM4, được làm từ vật liệu PBT cường độ cao chống thủy phân. Các ống được đổ đầy hoàn toàn bằng gel chống thấm thixotropic không chảy, có tác dụng đệm ứng suất cơ học, cách ly độ ẩm và dự trữ độ dài dư sợi chính xác để đảm bảo không có lực căng bổ sung lên sợi trong quá trình uốn cong hoặc kéo căng.
• Dây độn không hút ẩm: Khi số lượng ống lỏng không đủ để tạo thành một lớp xoắn tròn đầy đủ, các dây độn cường độ cao không hấp thụ nước sẽ được thêm vào để duy trì độ tròn và độ ổn định cấu trúc của lõi cáp xoắn.
• Thành viên cường lực kim loại trung tâm: Một sợi thép mạ kẽm cường độ cao, đặc chạy dọc theo tâm hình học của lõi cáp xoắn, cung cấp độ cứng kéo cho đơn vị truyền dẫn quang toàn bộ, ngăn ngừa căng sợi dưới tải trọng treo trên không dài hạn.
• Lớp xoắn đảo chiều S-Z: Tất cả các ống lỏng và dây độn được xoắn quanh thành viên cường lực trung tâm bằng công nghệ xoắn đảo chiều S-Z được tối ưu hóa, giúp dự trữ đủ lượng sợi dư thừa và tránh hiệu quả hư hỏng sợi do ứng suất trục.
• Hệ thống chống thấm toàn diện: Sợi chống thấm đặc biệt được đặt giữa các lớp xoắn, và băng chống thấm có khả năng giãn nở cao bao bọc hoàn toàn lõi xoắn, ngăn chặn hoàn toàn sự di chuyển của nước theo chiều dọc bên trong cáp.
• Lớp chắn ẩm APL dọc: Một lớp mỏng băng dán màng nhôm-polyethylene (APL) được quấn dọc theo lớp băng chống thấm, tạo thành lớp chắn ẩm kín đầu tiên để ngăn chặn sự xâm nhập của hơi ẩm theo chiều ngang.
• Vỏ bọc thép corrugated PSP: Một lớp băng thép corrugated phủ nhựa hai mặt (PSP) được quấn dọc theo lớp APL, tạo thành lớp bảo vệ cơ học chịu tải nặng thứ hai. Lớp này tăng cường đáng kể khả năng chống nghiền, chống va đập và chống gặm nhấm của cáp, làm cho nó chắc chắn hơn nhiều so với các biến thể GYTC8Y không có vỏ bọc.
• Đơn vị cáp phụ trợ chịu tải trên: Một dây cáp phụ trợ bằng thép mạ kẽm 7 sợi có đường kính 1.2~1.6mm, cường độ cao được nhúng vào vòng tròn trên của tiết diện hình số 8. Nó chịu 100% tải trọng kéo khi treo trên không, với lực kéo cho phép dài hạn lên đến 4000N và lực kéo đỉnh ngắn hạn đạt 9000N, hỗ trợ khoảng cách treo trên không an toàn tối đa là 80 mét.
• Vỏ bọc đơn vị quang có vỏ bọc dưới: Lõi cáp có vỏ bọc PSP được bọc hoàn toàn trong vòng tròn dưới của tiết diện hình số 8, với vỏ bọc được liên kết chặt chẽ với lớp vỏ bọc PSP để tạo thành cấu trúc kín tích hợp thép-polyethylene (S) đáng tin cậy.
• Vỏ bọc ngoài HDPE chống tia UV tích hợp: Dây cáp phụ trợ bằng thép trên và lõi cáp có vỏ bọc dưới được đồng đùn thành một vỏ bọc polyethylene mật độ cao (HDPE) liên tục màu đen, trộn với chất ổn định UV và phụ gia chống lão hóa. Độ dày vỏ bọc được kiểm soát nghiêm ngặt để đáp ứng yêu cầu chống chịu thời tiết ngoài trời trong 30+ năm, với kích thước tổng thể điển hình dao động từ 10.6×20.8mm (2~20 lõi) đến 13.5×24.5mm (144 lõi).

• Hiệu suất kéo cực cao
• Lớp xoắn đảo chiều S-Z
• Hệ thống chống thấm toàn diện
• Lớp bảo vệ có vỏ bọc kép: Lớp chắn ẩm APL dọc, Vỏ bọc thép corrugated PSP
• Hệ thống vỏ bọc hình số 8 tích hợp: Đơn vị cáp phụ trợ chịu tải trên, Vỏ bọc đơn vị quang có vỏ bọc dưới
• Vỏ bọc ngoài HDPE chống tia UV tích hợp

• Liên kết tốc độ cao ngoài trời giữa các tòa nhà trong khuôn viên trung tâm dữ liệu
• Mạng trục trên không 10G/40G ngoài trời trong khu công nghiệp & nhà máy thông minh
• Giám sát tốc độ cao & Mạng trục ngoài trời trong khuôn viên trường đại học
• Mạng truyền thông tích hợp đèn đường thành phố thông minh
• Triển khai khẩn cấp mạng tốc độ cao quy mô lớn & tạm thời cho sự kiện
• Truyền dẫn ngược giám sát tốc độ cao tại khu vực núi & danh lam thắng cảnh hẻo lánh

Chúng tôi cung cấp dịch vụ OEM và ODM đầy đủ. Nếu bạn muốn hiển thị logo thương hiệu của riêng mình trên hàng hóa — chẳng hạn như trên cáp, túi đóng gói, nhãn hoặc bất kỳ đâu khác — chúng tôi có thể đáp ứng yêu cầu của bạn. Dịch vụ OEM và ODM của chúng tôi luôn sẵn sàng hỗ trợ.

Theo tiêu chuẩn đóng gói xuất khẩu:

• Hộp carton
• Hộp gỗ
• Pallet gỗ

• Chuyển phát nhanh quốc tế như UPS, TNT, DHL, v.v.
• Hàng không quốc tế: CA, AA, EA, v.v.
• Đường biển
