Cáp quang ADSS tự đỡ OM4 Multimode băng nhôm cường lực bọc thép hình số 8 GYTC8A

Nguồn gốc Quảng Đông, Trung Quốc
Hàng hiệu KCO, Kocent Optec Limited
Chứng nhận ISO9001, RoHS
Số mô hình KCO-GYTC8S
Số lượng đặt hàng tối thiểu đàm phán
Giá bán negotiable
chi tiết đóng gói cuộn gỗ, pallet bằng gỗ
Thời gian giao hàng 3 ~ 5 ngày sau khi nhận được thanh toán
Điều khoản thanh toán Công Đoàn Phương Tây, T/T, L/C
Khả năng cung cấp 10.000km/ tháng
Thông tin chi tiết sản phẩm
Vật liệu PE, LDPE, HDPE Tên Cáp quang ngoài trời
Chiều dài 1km ~ 5km mỗi cuộn Loại cáp GYTC8A
Chất xơ Chế độ đơn, Multimode lõi 2 lõi đến 288 lõi
Màu sắc ĐEN Đường kính 9,0mm
Mã sản phẩm GYTC8A-xA1
Làm nổi bật

Cáp quang OM4 Multimode Hình 8

,

Cáp quang trên không tự hỗ trợ bằng băng nhôm

,

Cáp quang GYTC8A có độ căng cao

Để lại lời nhắn
Mô tả sản phẩm
Tổng quan sản phẩm

The OM4 Self-supporting Figure 8 High Tension Aerial Optical Fiber Cable GYTC8A is a high-performance outdoor aerial multimode cable that combines OM4 ultra-high-bandwidth 50/125μm laser-optimized multimode fiber with the high-tensile integrated figure-8 self-supporting structure of the GYTC8A design.

Nó được thiết kế cho các kịch bản kết nối tốc độ cao ngoài trời 40G/100G đường ngắn đến trung bình đòi hỏi cả độ tin cậy cơ học cực kỳ và băng thông truyền siêu cao.

Cáp tuân thủ các tiêu chuẩn ngành YD / T 1155-2 và IEC 60794-1, và được triển khai rộng rãi trong truy cập cuối cùng, đường dây không gian mạng đô thị và các ứng dụng tương tự.

Màn cắt ngang hình 8 tích hợp của nó kết hợp đơn vị truyền quang và sứ giả thép kẽm cao trong một lớp ngoài PE liên tục, làm cho nó hiệu quả về chi phí,ngựa làm việc đáng tin cậy cao cho việc xây dựng mạng viễn thông trên không toàn cầu.

Dữ liệu kỹ thuật chính
Điểm hiệu suất Parameter tiêu chuẩn
Thông số kỹ thuật sợi Sợi đa chế độ tối ưu hóa laser OM4 50/125μm
Số lượng sợi được hỗ trợ 2 ′′48 lõi (có thể tùy chỉnh cho số lượng lớn hơn lên đến 144 lõi)
Sự suy giảm ≤3,0 dB/km @850nm; ≤1,0 dB/km @1300nm
Dải băng thông ≥4700 MHz·km (Phạm vi băng thông modal hiệu quả) @850nm; ≥500 MHz·km @1300nm
Khoảng cách truyền thông điển hình 10GBASE-SR 10Gbps: 550m; 40G/100GBASE-SR4: 150m
Độ bền kéo theo tiêu chuẩn 5000N ngắn hạn; 2000~3000N dài hạn
Kháng nghiền Thời gian ngắn 1000N/100mm; dài hạn 300 800N/100mm
Phạm vi nhiệt độ hoạt động -40 °C ~ +70 °C
Khoảng bán kính uốn cong tối thiểu Chất tĩnh ≥10D; động ≥20D (D = đường kính bên ngoài của cáp)
Tuổi thọ sử dụng thiết kế ≥ 25 tuổi
Định nghĩa mô hình: "GYTC8A" có nghĩa là gì
  • GCáp quang liên lạc ngoài trời
  • Y️ Các ống lỏng PBT có sợi, chứa gel
  • T️ Phụ cấp bản thân
  • 8Hình 8 Màn cắt ngang
  • A️ Rào cản độ ẩm APL (mảng nhôm polyethylene)

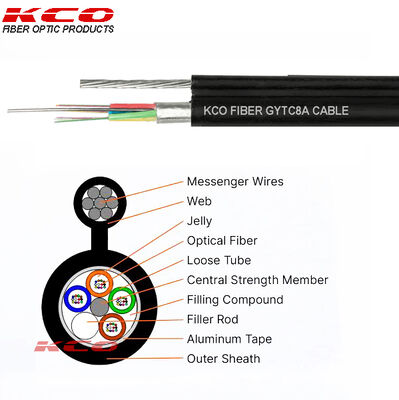

Cấu trúc cáp
  1. lõi sợi quang:Sử dụng các sợi đa phương thức được tối ưu hóa bằng laser 50/125μm OM4 tiêu chuẩn tuân thủ đầy đủ các tiêu chuẩn quốc tế ISO / IEC 11801 và TIA-492AAAD.Hồ sơ chỉ số khúc xạ lõi được khắc chính xác để giảm thiểu sự phân tán modal, đảm bảo hiệu suất băng thông cao ổn định dưới các nguồn ánh sáng VCSEL 850nm.
  2. ống lỏng:Các sợi OM4 được phủ 250μm được đặt trong một ống lỏng PBT có mô-đun cao chống thủy phân,đầy đủ với thuốc mỡ ngăn nước đặc biệt để cung cấp bộ đệm cơ học ổn định và cách ly độ ẩm cho sợi quang.
  3. Trọng tâm cáp & thành viên sức mạnh:Một sợi thép galvanized có độ bền cao đóng vai trò là thành phần sức mạnh kim loại trung tâm.với tất cả các lỗ hổng bên trong được lấp đầy hoàn toàn bằng vật liệu ngăn nước để đạt được ngăn nước toàn bộ phần.
  4. APL giáp:Lõi cáp được bọc theo chiều dọc bằng nhựa nhôm-polyethylene laminate hai mặt (APL), cải thiện đáng kể khả năng chống áp lực bên,Khả năng chống cắn gặm nhấm và niêm phong ẩm, và ngăn chặn hiệu quả sự xói mòn của nước ngoài và môi trường ăn mòn.
  5. Bộ lắp 8 chữ số cao điện áp:lõi cáp APL bọc thép và sợi dây sứ thép có sợi dây cứng trên cùng một lúc được ép và bọc trong lớp ngoài HDPE chống tia cực tím,tạo thành một hình dạng "8" tích hợp hoàn chỉnh. Đơn vị dây tin nhắn độc lập chịu tất cả các căng thẳng treo trên không, và các đơn vị lõi sợi hoàn toàn bị cô lập khỏi căng thẳng gió bên ngoài.
Cross-section diagram of GYTC8A figure-8 self-supporting aerial optical fiber cable showing OM4 fiber core, PBT loose tubes, APL armor and integrated steel messenger wire
Ưu điểm chính
  • Cấu trúc tự nâng kéo cực cao:Không cần thêm dây truyền tin thép trong quá trình đặt trên không, điều này trực tiếp làm giảm khó khăn xây dựng và chi phí lắp đặt.Sợi dây truyền tải điện áp cao có thể thích nghi với việc triển khai trên không dài hơn 100 mét giữa các cột tiện ích.
  • Hiệu suất băng thông cực cao OM4:Thiết kế lõi được tối ưu hóa chính xác vượt xa giới hạn băng thông của OM3, hỗ trợ ổn định truyền 10G trên 550 mét và truyền 40G/100G trên 150 mét,tương thích hoàn toàn với các mô-đun quang VCSEL 850nm chi phí thấp.
  • Khả năng thích nghi với môi trường ngoài trời khắc nghiệt:Lớp ngoài HDPE ổn định bằng tia UV chống ánh nắng mặt trời lâu dài và xói mòn mưa, trong khi lớp giáp APL cung cấp khả năng chống áp lực bên và chống ăn mòn phun muối tuyệt vời,thích nghi với các khu vực ven biển ẩm ướt và các kịch bản triển khai hoang dã ở ngoại ô.
  • Bảo vệ ngăn nước toàn phần:Bảo vệ nhiều lớp bao gồm dầu mỡ ống lỏng, đầy đủ cốt cốt cáp và bọc theo chiều dọc APL hoàn toàn ngăn chặn sự thâm nhập của độ ẩm,đảm bảo hiệu suất truyền tải duy trì ổn định trong một thời gian dài trong những thay đổi nhiệt độ cực đoan và gió bay dài hạn.
Ứng dụng
  • Kết nối giữa các trung tâm dữ liệu tốc độ cao:Liên kết cao tốc trên không 40G/100G giữa các tòa nhà khác nhau trong công viên, không cần xây dựng đường ống chôn vùi,đáp ứng nhanh các yêu cầu kết nối liên kết độ trễ thấp của các cụm máy chủ mật độ cao.
  • Mạng nền công nghiệp 10G/40G:Việc triển khai trên không các liên kết xương sống tốc độ cao trong các công viên sản xuất thông minh và các công viên logistics lớn,hỗ trợ các dịch vụ băng thông cao như hệ thống dữ liệu kiểm soát công nghiệp và mạng giám sát video 4K.
  • Mạng cao tốc của trường đại học và viện nghiên cứu khoa học:Đặt đường bay của các liên kết quang học 10G/40G trong các khuôn viên trường đại học và các cơ sở nghiên cứu khoa học,sử dụng đầy đủ các nguồn lực đường dây cột trên để nhanh chóng hoàn thành chuyển đổi mạng tốc độ cao.
  • Mạng tốc độ cao tạm thời cho sự kiện quy mô lớn:Nhanh chóng dựng các đường quang tốc độ cao 40G cho các triển lãm lớn, hội nghị quốc tế và sự kiện thể thao, mà không cần các cơ sở cố định phức tạp,và tháo dỡ và tái sử dụng nhanh chóng sau sự kiện.
  • Mạng cảm biến tốc độ cao ngoài trời thành phố thông minh:Kết nối trên không của máy ảnh độ nét cao 8K phân tán, trạm cơ sở nhỏ 5G và các nút tính toán cạnh, hỗ trợ kết nối dữ liệu siêu băng thông cao ổn định.
Đặc điểm sợi
Nhóm đặc trưng Các thông số và chi tiết cụ thể
Phù hợp tiêu chuẩn Hoàn toàn đáp ứng IEC 60793-20 A1a.3, Tiêu chuẩn quốc tế ISO/IEC 11801 và TIA-492AAAD; sợi đa chế độ tối ưu hóa laser chính thức
Kích thước hình học Chiều kính lõi:50 ± 3μmĐường kính lớp phủ: 125±2μm; Đường kính lớp phủ: 245±10μm
Mở số 0.20±0.015, hoàn toàn phù hợp với 850nm VCSEL laser diode
Hiệu suất suy giảm ≤ 3,5 dB/km @850nm; ≤ 1,5 dB/km @1300nm
Phạm vi băng thông quá tải ≥3500 MHz·km @850nm; ≥500 MHz·km @1300nm
Phạm vi băng thông modal hiệu quả ≥4700 MHz·km @850nm, cao hơn 25% so với tiêu chuẩn OM3
Khoảng cách truyền thông thông thường 10GBASE-SR 10Gbps: 400m (các thiết bị hỗ trợ một phần lên đến 550m); 40G/100GBASE-SR4: 150m
Các giao thức truyền hỗ trợ 100BASE-FX, 1000BASE-SX, 10GBASE-LX4, 1G~32Gbit/s
Hồ sơ chỉ số khúc xạ Thiết kế chỉ số phân cấp chính xác, Tiếp trì chế độ khác biệt được kiểm soát chặt chẽ (DMD) để giảm thiểu sự phân tán phương thức
Định dạng lớp vỏ bên ngoài Vỏ bên ngoài màu tím tiêu chuẩn, được đánh dấu rõ ràng về lớp OM4 trên in cáp
Tính chất cơ học Mức độ thử nghiệm: 100 Kpsi (0,7 GN/m2); hệ số mệt mỏi ≥20
Hiệu suất uốn cong Phân tích uốn cong tĩnh tối thiểu 10D, bán kính uốn cong động 20D; biến thể không nhạy uốn cong hỗ trợ bán kính uốn cong tối thiểu 7,5mm
Phạm vi nhiệt độ hoạt động -40 °C ~ +70 °C, hiệu suất ổn định trong tình trạng tiếp xúc UV ngoài trời lâu dài
Khả năng tương thích Hoàn toàn tương thích với thiết bị và đầu nối đa chế độ OM3/OM2/OM1, không cần chuyển đổi bổ sung
Các kịch bản ứng dụng điển hình Trung tâm dữ liệu mới xây dựng 10G/40G/100G dây, mạng lưu trữ khu vực (SAN), liên kết xương sống tốc độ cao lớn
Mã màu sợi
Không, không. Màu sắc Không, không. Màu sắc
1 Màu xanh 7 Màu đỏ
2 Cam 8 Màu đen
3 Xanh 9 Màu vàng
4 Màu nâu 10 Violeta
5 Xám 11 Màu hồng
6 Màu trắng 12 Aqua
Dịch vụ OEM / ODM

Chúng tôi cung cấp dịch vụ OEM và ODM đầy đủ. Nếu bạn muốn hiển thị logo thương hiệu của riêng bạn trên hàng hóa ¢ như trên cáp, túi gói, nhãn hoặc bất cứ nơi nào khác ¢ chúng tôi có thể đáp ứng yêu cầu của bạn.Dịch vụ OEM và ODM của chúng tôi luôn sẵn sàng hỗ trợ.

Custom OEM branding options for GYTC8A fiber optic cable, including cable printing, packaging bags and product labels
Các tùy chọn thương hiệu OEM tùy chỉnh cho cáp quang sợi GYTC8A, bao gồm in cáp, túi đóng gói và nhãn sản phẩm.
